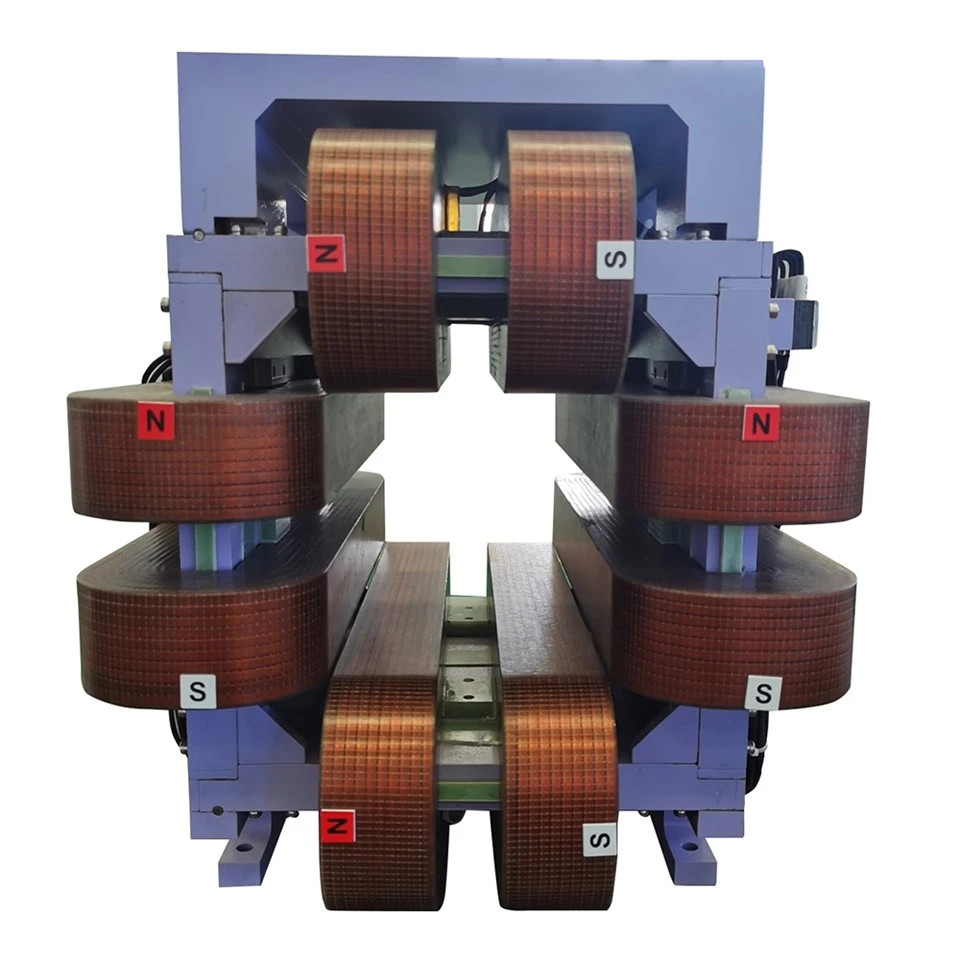

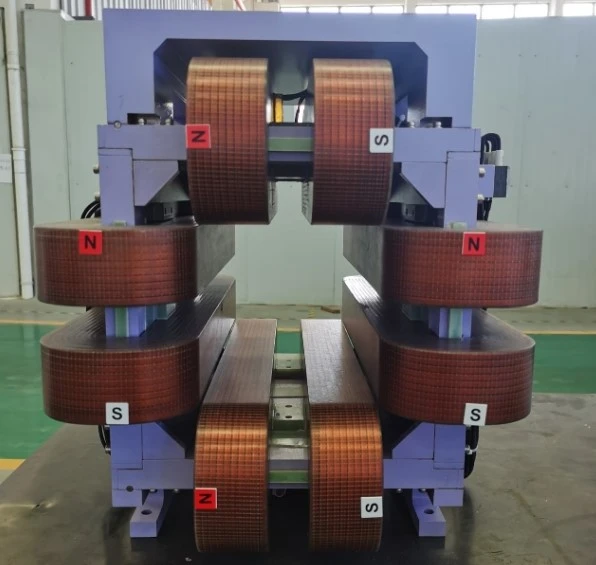

Les aimants correcteurs sont des composants essentiels des systèmes impliquant des faisceaux de particules chargés, garantissant que le faisceau reste aligné avec précision et sur son chemin prévu, et ils jouent un rôle essentiel dans le maintien des performances et de la précision des accélérateurs de particules, des lignes de rayons et d'autres applications.

Pourquoi les aimants correcteurs sont-ils nécessaires?

Les aimants correcteurs sont essentiels pour maintenir la précision et la stabilité des faisceaux de particules chargés dans des systèmes complexes. Ils compensent les erreurs, les imperfections et les perturbations externes, garantissant que le faisceau suit la trajectoire prévue et répond aux exigences de l'application. Sans aimants correcteurs, même de petits écarts pourraient entraîner des problèmes de performances ou des échecs importants dans des systèmes comme les accélérateurs de particules, les lignes de faisceau et les dispositifs de thérapie médicale. C'est pourquoi ils sont nécessaires pour aborder et compenser diverses erreurs et imperfections qui peuvent provoquer des écarts dans la trajectoire du faisceau. Ils servent les objectifs suivants:

√ imperfections dans les champs magnétiques

Les principaux aimants de guidage (par exemple, les aimants dipolaires et quadripôles) dans une ligne de faisceau ou un accélérateur sont conçus pour diriger et concentrer le faisceau. Cependant, ces aimants peuvent avoir de petites imperfections dans leurs champs magnétiques, entraînant de légères déviations dans le chemin du faisceau. Par conséquent, les aimants correcteurs sont nécessaires pour compenser ces imperfections et garantir que le faisceau suit la trajectoire souhaitée.

√ Méfartin des composants

Les composants de ligne de faisceau, tels que les aimants, les chambres à vide et les dispositifs de diagnostic, peuvent ne pas être parfaitement alignés en raison de tolérances de fabrication ou d'erreurs d'installation. Les aimants correcteurs peuvent ajuster la position et l'angle du faisceau pour compenser ces désalignements.

√ Instabilités de faisceau

Les faisceaux de particules chargés peuvent subir des instabilités en raison de perturbations externes, telles que les vibrations, les effets thermiques ou les interférences électromagnétiques. Les aimants correcteurs sont utilisés pour stabiliser dynamiquement le faisceau et le maintenir sur le chemin correct.

√ Aberrations optiques

Dans les lignes de faisceau complexes, l'optique du faisceau peut introduire des aberrations (par exemple, les écarts par rapport au chemin idéal) en raison d'effets non linéaires ou de focalisation dépareillée.

Les aimants correcteurs aident à corriger ces aberrations pour maintenir la qualité et la concentration du faisceau.

√ Erreurs de direction du faisceau

Dans des applications telles que les accélérateurs de particules ou la protonothérapie médicale, une direction précise du faisceau est essentielle. Même de petites erreurs dans la direction du faisceau peuvent entraîner des écarts importants sur de longues distances. Les aimants correcteurs sont utilisés pour affiner la direction du faisceau et s'assurer qu'il atteint la cible prévue.

√ Surveillance et rétroaction de la position du faisceau

Les moniteurs de position du faisceau (BPM) sont utilisés pour mesurer la position du faisceau en temps réel. Si des écarts sont détectés, les aimants correcteurs peuvent être activés pour ramener le faisceau à la position souhaitée, et cette boucle de rétroaction est essentielle pour maintenir la stabilité du faisceau dans les systèmes de haute précision.

√ compenser les facteurs externes

Les facteurs externes, tels que le champ magnétique de la Terre, les changements de température ou les vibrations mécaniques, peuvent affecter la trajectoire du faisceau. Les aimants correcteurs sont utilisés pour contrer ces effets et maintenir le faisceau aligné.

√ Maintenir la qualité du faisceau

Dans des applications telles que les lasers d'électrons francs (FEL) ou les sources de rayonnement synchrotron, la qualité du faisceau (par exemple, la position, l'angle et la mise au point) ont un impact directement sur les performances. Les aimants correcteurs garantissent que le faisceau répond aux spécifications requises pour un fonctionnement optimal.

√ Ajustements dynamiques

Dans certains systèmes, le chemin du faisceau peut devoir être ajusté dynamiquement pendant le fonctionnement. Par exemple, dans la protons médicale, le faisceau doit être scanné avec précision à travers une tumeur. Les aimants correcteurs permettent des ajustements en temps réel pour atteindre la distribution de faisceau souhaitée.

Fonctionnalité de conception

Les aimants à balayage ont certaines fonctionnalités comme suit:

√ Les bobines électromagnétiques génèrent un champ magnétique lorsqu'un courant électrique passe par les bobines.
√ Contrôle de précision, la résistance et la direction du champ magnétique peuvent être finement réglées pour apporter de petites corrections à la trajectoire du faisceau.
√ Design compact, il est généralement plus petit et moins puissant que les principaux aimants de guidage (par exemple, les aimants dipolaires ou quadripôles) dans le système.
√ Axes multiples, les aimants correcteurs peuvent ajuster le faisceau dans les directions horizontales et verticales, selon la conception.
